商品描述

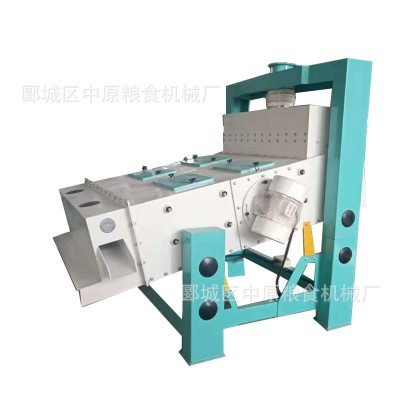

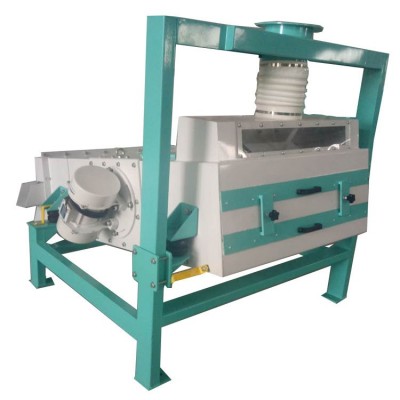

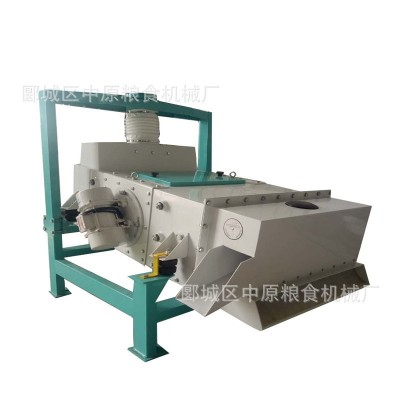

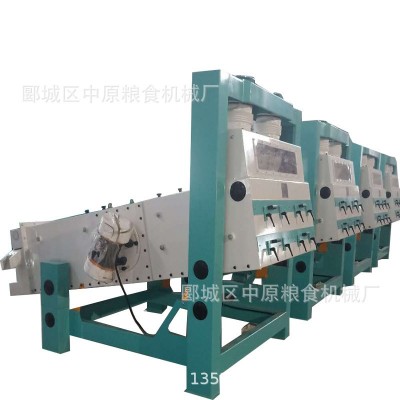

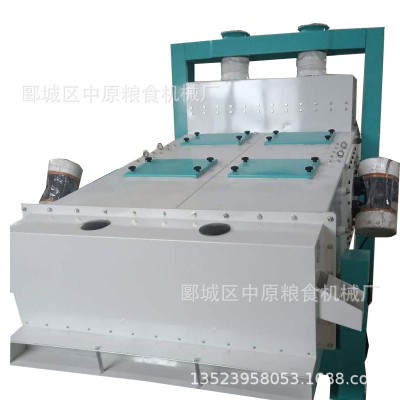

               TQLZ系列自衡振動篩用于米廠、面粉廠、飼料廠、酒廠、食品廠、化工廠、雜糧加工廠等行業顆粒物料的清理和分級。也可用于倉儲糧庫原糧的初清。具有結構簡單、運轉平穩、體積小、重量輕、噪音低、能耗小、清理分級效果好等特點。出口可選配垂直吸風道或循環風選器。也可根據要求制作一層、二層、三層。

一．用途、適用范圍和性能特點

TQLZ系列高效振動清理篩主要用于制粉、飼料、碾米、化工、食品、榨油等行業的原料清理除雜或分級。通過更換不同孔徑的篩片，可以清理小麥、玉米、稻谷、油料、各種雜糧等多種顆粒狀的物料。

TQLZ系列高效振動清理篩具有結構簡單、體積小、重量輕、運行平穩、噪音小、能耗低、密封性好、操作維修方便等特點，是理想的清理除雜設備。如配備循環風選器，可以輔助去除輕質雜質，使設備處于負壓狀態工作，無粉塵外溢。

二．技術參數

三．主要結構和工作原理

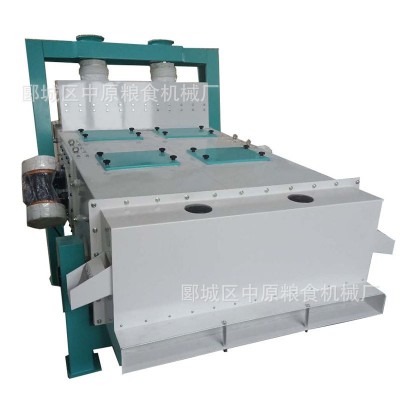

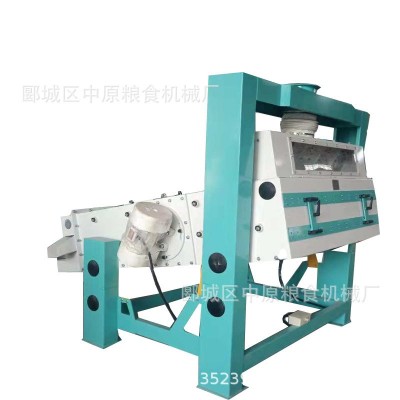

TQLZ系列高效振動清理篩主要有機架、進料箱、振動電機、機身、出料箱等部件組成。

其原理是用篩選法按物料的粒度進行分離。物料由進料管進入進料斗，通過調節板調節物料的料流使物料均勻的落在淌料板上，隨篩體振動，并沿淌料板流到上篩片上面。大型雜質沿上層篩面流入大雜出口排出機外，通過上層篩孔的篩下物落到下篩片上，其中小型雜質通過下篩片的孔眼落到機身底板上，通過細雜出口排出機外，純凈物料沿下層篩面直接流入凈料出口。

四．吊運、安裝、調整。

1. 1. 為了吊裝及運輸安全可靠，篩體（即振動部分）與機架用4塊固定板（黃色漆）固定在一起。開機前必須把固定板拆除掉。如無固定板，不準吊運，以免損壞篩體及橡膠彈簧。

2. 2. 起吊時，必須注意起吊繩索之間夾角小于60度。

3. 3. 安裝機器時必須注意，將機器直接安裝在地板橫梁上，以減少因振動帶來的危險，增加牢固性。同時將機器調整好水平，并用地腳螺栓緊固。

4. 4. 帶有調節板的進料斗，通過調節上部的內六角螺絲調整調節板的上下位置通過調整可得到良好的進料效果。

5. 5. 振幅指示圓盤裝在篩體兩側面，當機器運行時，轉動指示圓盤，使其虛線通過各圓圓心而形成一條直線，振幅線及刻度線看起來是相互交叉的，并形成顯而易見的陰影，該陰影部分的交叉點表示行程長度（即振幅）。需要調整振幅時，可以通過調整振動電機軸兩端的偏心重塊來實現兩偏心塊重合度“X”越小，得到的振幅越小，反之越大。注意篩體兩側電機偏心塊重合度應調整一致，每側電機兩端偏心塊重合度也應調整一致。

6. 6. 振動方向角的調整范圍為0-45度，糧食初清時一般高速調至25度，糧食清理時一般調至20度，需要改變振動方向角時，只需將4顆固定螺栓松開，轉動振動電機座盤即可，注意篩體兩側角度調整一致。

五．操作與使用

1. 1. 使用前首先將多個固定板拆除掉。

2. 2. 檢查振動電機的旋轉方向。兩臺振動電機必須同時向相反的方向旋轉。兩臺電機開關帶有互鎖裝置，必須啟動或同時關閉。

3. 3. 檢查所有固定。

4. 4. 檢查橡膠彈簧是否歪斜、脫出或變形過大等不應有的現象。發現上述情況，應及時調整或更換橡膠彈簧。

5. 5. 準備工作完畢，經檢查確認無誤，方可接通電源開機運行。

6. 6. 觀察振幅盤上的振幅是否符合規定（不大于5mm）。

7. 7. 篩選不同物料時，可根據需要更換不同孔徑的篩片。

8. 8. 更換篩片時，松開進料端的篩格壓緊把手，旋轉篩格壓鐵至一定位置，松開機身側面篩格鎖緊把手，即可抽出篩格。換好篩片后以相反的程序裝好篩格，鎖緊篩格壓鐵和機身側面篩格鎖緊把手，方可開機工作。

9. 9. 風選部分與篩選部分配合工作時，風速的調整可按被篩選物料的不同進行。如果振動篩與無動力垂直吸風道配合使用，風速的調整按無動力垂直吸風道使用說明書調整。如振動篩與TFXH循環風選器配合使用，風速的調整按循環風選器使用說明書調整。

六．維護與保養

1. 1. 本機基本無潤滑點，只有振動電機兩端軸承定期更換潤滑脂。

2. 2. 應定期取出篩格進行清理，篩片的清理應用刮刀，切不可用鐵錘敲擊。

3. 3. 發現橡膠彈簧破裂或擠壓變形過大應及時更換，四件應同時更換。

4. 4. 密封墊應經常檢查是否損壞或局部脫落，應及時更換或粘貼。

5. 5. 機器長期不用應妥善保存，存放前應進行徹底清掃，全面保養，使機器處于良好技術狀態，并有良好的通風與防潮措施。

七．故障及排除
